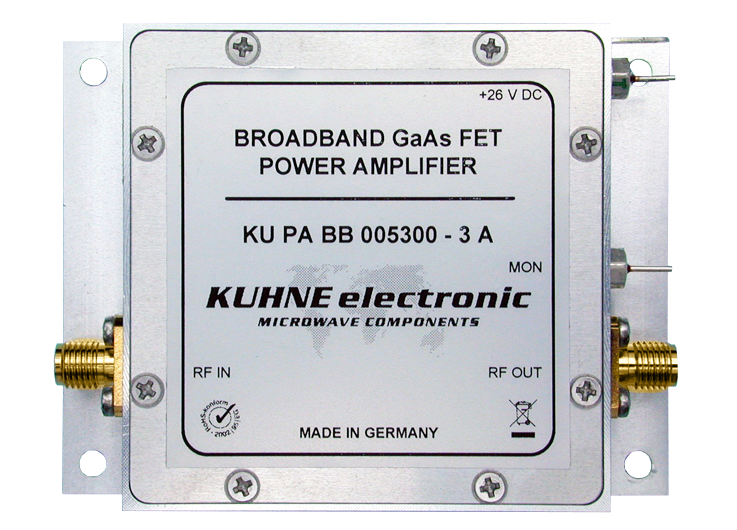

KU PA BB 005300-3 A射頻寬帶功率放大器Kuhne
發布時間:2025-03-03 09:01:59 瀏覽:481
KU PA BB 005300-3 A射頻寬帶功率放大器Kuhne
頻率范圍:50-3000 MHz
P1dB 的輸入功率:min. +5 dBm
最大輸入功率:+10 dBm
輸出功率 P1dB
min. 34.7 dBm CW (50-2000 MHz)
min. 33 dBm CW (2000--3000 MHz)
輸出功率 P1dB:
min. 3 W CW (50-2000 MHz)
min. 2 W CW (2000-3000 MHz)
輸出功率 COFDM (1):
min. 30 dBm (50-2500 MHz)
min. 27 dBm (2500-3000 MHz)
輸出功率 COFDM (1):
min. 1 W (50-2500 MHz)
min. 0.5 W (2500-3000 MHz)
增益(小信號):min. 30dB
增益平坦度(小信號):typ. +/- 1 dB
諧波抑制:min. 20 dB @ 33dBm
IM3 (2):min. 35 dBc @ 30dBm PEP
效率典型值: 12 % @ 34.7dBm (CW)
輸入回波損耗 (S11):typ. 10 dB
電源電壓:+24-26 V DC
電流消耗:最大 1.0 A
前向檢測:是(二極管檢測器)
工作箱溫度范圍:-20 ... +55 °C
負載的 VSWR:最大 1.8 : 1
輸入連接器 / 阻抗:SMA-female / 50 ohms
輸出連接器 / 阻抗:SMA-female / 50 ohms
封裝:銑削鋁
尺寸 (mm):80 x 60 x 20
重量:140 g(標準)
特征:
GaAs FET 技術
大帶寬
高增益
反極性保護
用于正向功率檢測的監控輸出(直流電壓)
銑削鋁制表殼
機械尺寸小
應用:
EMC 測量
為標準信號發生器提供額外的電源
測量和實驗室設備
驅動放大器
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊

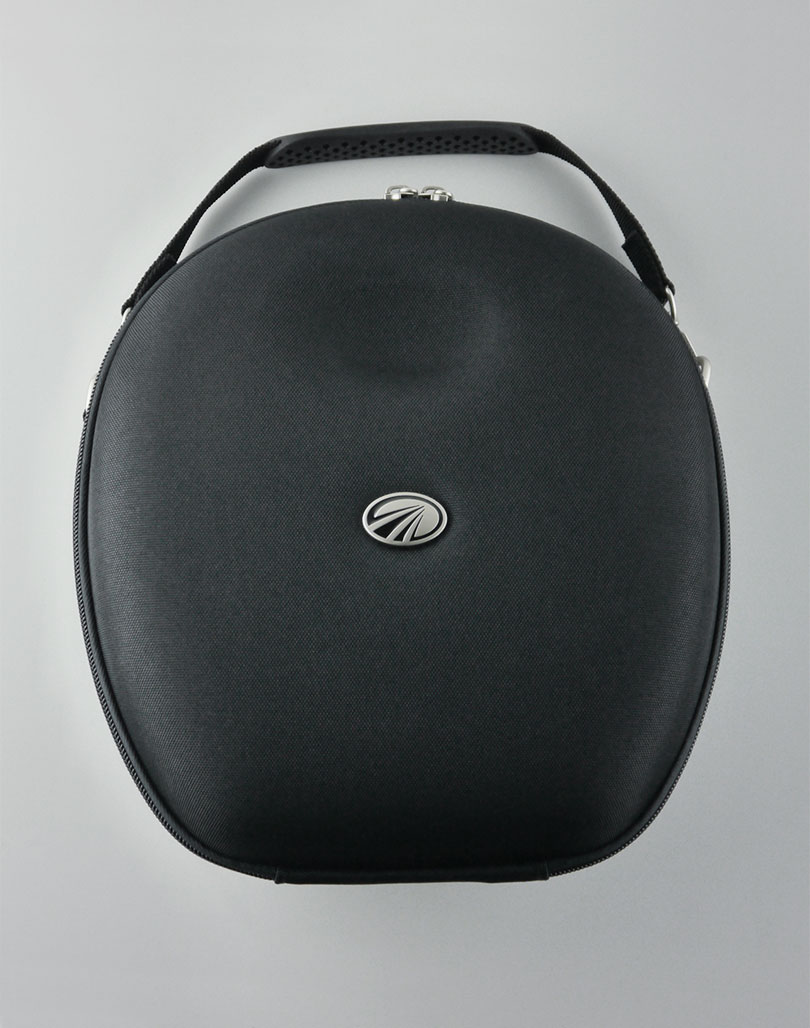

除降噪外,該耳機還能夠隔離外界噪音,保護聽力,并提供飛機駕駛員與塔臺之間的通訊。飛機通信系統主要是用作飛機與地面、飛機與飛機之間的相互通訊。它還可用作機上通訊、乘客廣播、錄制語音信號和向乘客提供視聽娛樂信號,飛機駕駛員耳機的重要性可想而知,耳機盒為耳機提供保護。Lightspeed? Zulu系列和PFX耳機的定制模制外殼選用經久耐用的交叉編織尼龍材料制作而成,可在不應用時保護您的耳機。
