Vanguard Electronics 100672-C脈沖變壓器
發布時間:2024-09-03 09:10:52 瀏覽:781
VANGUARD ELECTRONICS推出的100672-C脈沖變壓器是一款高性能的表面貼裝(SMD)組件,專為滿足現代電子及通信設備的嚴格要求而設計。該變壓器屬于M21038系列,以其緊湊的設計和卓越的電氣特性在行業內廣受好評。
基本規格
重量: 僅5g,輕巧便攜。
尺寸: 0.625 × 0.625 × 0.3英寸,小巧的尺寸使其易于集成到各種緊湊的電路設計中。
封裝類型: 表面貼裝(SMD),便于自動化生產和高密度組裝。
應用等級: QPL,確保其在關鍵應用中的可靠性和性能。
電氣特性
100672-C脈沖變壓器提供了多種電氣特性,以適應不同的應用需求:
匝數比: 1:2.5 / 1:1.79,提供靈活的電壓轉換選項。
上升時間: 250nS,快速響應時間確保信號的準確傳輸。
最大直流電阻 (DCR): 1, 3.5OHMS,低電阻減少能量損耗。
阻抗: 4000OHMS,適中的阻抗值有助于信號的穩定傳輸。
最大下垂: 20%,確保輸出電壓的穩定性。
DWV: 100,提供高電壓下的可靠性能。
機械特性
封裝尺寸: F,標準化的封裝尺寸便于庫存管理和替換。
可靠性等級: C,表明其高水平的制造質量和耐用性。
端接類型: Pb(鉛),傳統的端接材料確保良好的電氣連接。
端接涂層: 錫/鉛,提供良好的焊接性能和耐腐蝕性。
溫度范圍
工作溫度: -55°C 至 +130°C。
存儲溫度: -60°C 至 +135°C。
上一篇: Tillotson HS系列化油器
推薦資訊

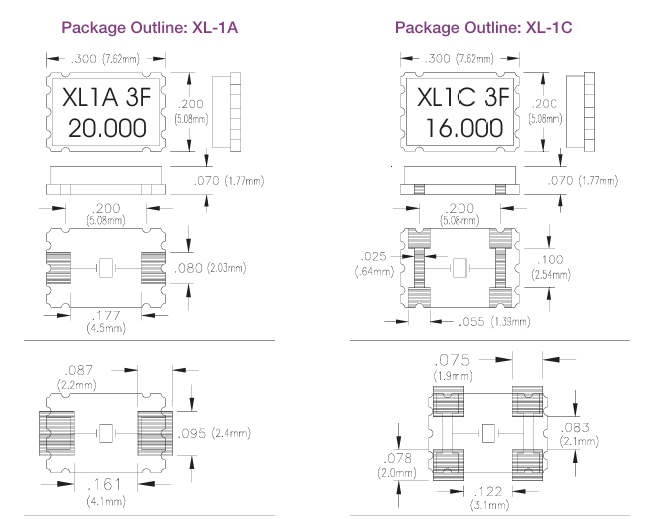

Connor-Winfield XL-1A 和 XL-1C 晶體諧振器是用于基頻和泛音 AT 切割晶體的系列產品,采用 7.62x5.08 毫米密封陶瓷封裝。頻率范圍為 8 至 100 MHz,頻率容差和溫度穩定性均為±50 ppm,工作溫度范圍為-10°C 至 60°C,并聯電容為 7 pF,驅動電平典型值為 0.1 mW,具有±5 ppm 的抗沖擊性和抗振性,絕緣電阻為 500 M Ohm @100Vdc ±15Vdc。產品特點包括基頻或泛音 AT 切晶體、±50ppm 頻率校準、±50ppm 溫度穩定性、表面貼裝封裝、卷帶包裝,且符合 RoHS 標準/無鉛。
