EZ-62-18-TP半剛性同軸電纜EZ Form
發布時間:2024-05-28 09:09:49 瀏覽:1077

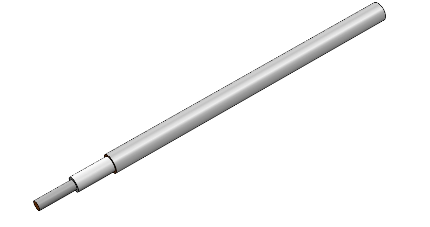

EZ-62-18-TP型.062”同軸電纜是EZ Form一種直徑為0.0620英寸、標稱阻抗為18Ω的半剛性銅線。其主要特性包括:
- 尺寸: 中心導體直徑0.0320英寸,介電直徑0.0490英寸,導體外徑0.0620英寸。
- 材料: 中心導體為SPCW公司生產,介電材料為聚四氟乙烯,外導體為銅,外導體鍍覆材料為錫,符合RoHS規范。
- 機械特性: 工作溫度范圍-55至+125攝氏度,最小內彎折半徑0.125英寸,重量0.90克每100英尺。
- 電氣特性: 標稱阻抗18.0Ω,阻抗偏差±3.0Ω,衰減69.50%,屏蔽效果>165分貝,耐壓2000VRMS在60Hz,連續工作電壓800VRMS,最大工作頻率65GHz。
衰減(dB/100 FT @頻率):
- 0.5千兆赫茲: 32.3 分貝
- 1.0千兆赫茲: 44.7 分貝
- 2.0千兆赫茲: 63.9 分貝
- 5.0千兆赫茲: 99 分貝
- 10.0千兆赫茲: 144 分貝
- 18.0千兆赫茲: 199 分貝
- 26.5千兆赫茲: 240 分貝
- 30.0千兆赫茲: 263 分貝
- 40.0千兆赫茲: 302 分貝
- 50.0千兆赫茲: 400 分貝
功率(瓦 CW @20℃):
- 0.5千兆赫茲: 66.5 瓦
- 1.0千兆赫茲: 47.1 瓦
- 2.0千兆赫茲: 31.8 瓦
- 5.0千兆赫茲: 20.5 瓦
- 10.0千兆赫茲: 13.9 瓦
- 18.0千兆赫茲: 10.7 瓦
- 26.5千兆赫茲: 8.8 瓦
- 30.0千兆赫茲: 8.0 瓦
- 40.0千兆赫茲: 6.8 瓦
- 50.0千兆赫茲: 6 瓦
該電纜適用于各種環境條件下的高質量信號傳輸應用,建議保存在原包裝中,并儲存在干燥的室溫或較涼爽的環境中。
相關推薦:
更多EZ Form 電纜相關產品信息可咨詢立維創展。
推薦資訊
Hypertronics?射頻元器件CEX系列可提供高達dc-40 GHz的不同補償選項,具有多種頻帶和斜率特性。芯片均衡器設計用于表面貼裝應用,使用強大的厚膜和薄膜技術。Hypertronics射頻元器件CEX系列貼片均衡器均為無鉛產品,符合ROHS要求,并采用膠帶封裝,適合大規模貼片封裝應用。

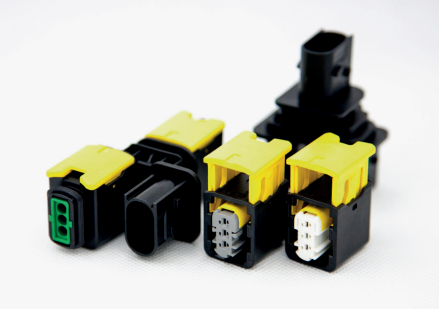

Raychem瑞侃?963531-1汽車密封件和盲堵安全可靠性和性能是牧場、建筑施工、高速公路和越野車輛和機械設備中CAN數據信號通訊體系的關鍵要素。
